旋振筛简介

　　旋振筛是由振动电机或普通（防爆）电机带动专用振子作为激振源，根据不平衡原理，将电机的力传给筛面。并分解合成，使物料在筛面上作三维运动。通过调节上、下两端的偏心块来改变物料在筛面上的运动轨迹，从而使筛分达到效果。

　　根据旋振筛的振动体设计的不同，又分为：

　　A、XZS标准型旋振筛：适用于各种干、湿物料的筛分。

　　B、GXZS旋振筛：强力型旋振筛是标准型旋振筛振动加速度的2-4倍，在筛分物料的过程中，产量可以确保同机型的2-4倍。

　　C、CPS超声波型旋振筛：超声波发生器产生的声波通过换能器转换为振动波，作用于筛网上，适用于200-500目的难筛物料的筛分。

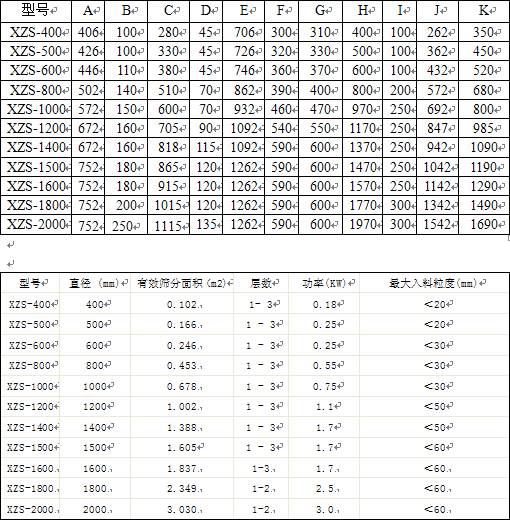

　　设备型号：（旋振筛）-（规格）M-（层次）-（材质P：普通A3； F不锈钢SUS304；S聚丙烯材质）

　　结构原理：

　　旋振筛的筛分是依靠振动体两端的偏心块产生的激振力来实现的，上部偏心块的运动用来摇动机器，使物料在网面上由中心向外扩散；下部偏心块使网面上的物料产生垂直振动，上下偏心块的振动合成使物料在网面上产生特殊的三次元运动，上下偏心块相位角的改变，可以使振动性质发生变化，根据物料比重、干湿等情况，调整偏信块的相位角与配种比，实现精确的分级率和产量，达到满意的筛分、过滤效果。

　　结构特点与优点：

　　A、侧立在机座一侧的普通电机，通过V型皮带的运动带动V型车，V型车和振动体中间采用驱动弹簧或驱动皮带连接，这样的传力效果均匀，可以使物料在网面上很均匀的分散。

　　B、根据不同的物料和不同型号的机器，所需要的振动频率需要调整，达到筛分效果，此种结构可以方便的实现。

　　C、物料的运动速度和物料的运动轨迹半径可以调整，从而实现不同物料分辨率和产量。

　　D、振动体采用铸造技术，使振动体使用寿命更长，从而提高设备的使用性能，振动体采用专用的振动轴承，使震动效果优于同类产品。

　　E、筛网设置根据筛网目数的不同，及客户的使用方便要求，设计不同的装置来满足需求。

　　F、设备出料口方向可沿圆周任意改变，全封闭，层次可根据要求随意组合，可达四层。

　　网架结构设计（适用于旋振筛系列和摇摆筛系列）

　　A型、快速换网法：更换筛网方便，组装3-5分钟左右。

　　B型、外置式装网结构：网涨紧度高，使用寿命长，是同类设备其他装网结构的3-5倍。

　　C型、粘胶式结构：采用A、B胶粘接，网涨紧度高，适用于特殊要求。

　　清网装置：

　　A、球形、圆柱体料盘：适用于要求用橡胶球形构造的防堵塞设备，采用不同材料的圆柱体，可根据不同行业的要求进行选装，适用于有纤维原料等的清网，可以和球形同时使用。

　　B、滚动毛刷清网：采用不同材料的毛刷，用于清理结团、发粘的物料。

　　C、超声波式清网：采用超声波发生器和换能器将声波转换成震动波，作用于筛网上，用于清理200-500目超细、难筛分的物料。

　　特殊设计：

　　A、气密性筛分机：适用于气体保护的物料分选。

　　B、喷水型筛分机：适用于黏度大的液体增加产量活清洗网面。

　　C、根据物料不同的特殊设计。
